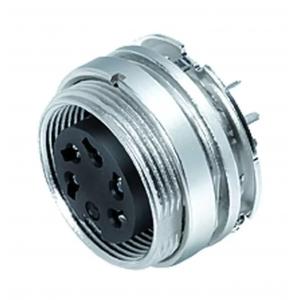

Binder小型M16 IP40连接器09 0316 290 05
根据DIN EN 61076-2-106标准，581、680和682系列的M16连接器可提供2至24芯，有压接、浸焊、螺钉接线、焊接和带标准导线的。连接器有直头、弯头和法兰座。许多版本都是可以屏蔽的。根据芯数的不同，额定电流为1A至7A。
外壳材料 壓鑄鋅, 鎳 接触体材料 PBT (UL94V-0) 接触材料 铜锡（铜牌） 接触面 Ag (银）
Binder小型M16 IP40连接器09 0316 290 05
连接器样式 孔头法兰座
Type standard DIN EN 61076-2-106
版本 直头孔头电缆连接器
连接器锁定装置 螺钉
接线方式 THT
防护等级 IP40
工作温度 -40 °C / 85°C
插拨次数 > 1000 插拔次数
重量 (gr) 9.29
电气参数
额定电压 250V
额定冲击电压 1500V
额定电流 6.0A
绝缘电阻 ≥ 1010 Ω
污染等级 1
过压类别 I
材料组 III
EMV合规性 可接屏蔽
屏蔽连接 屏蔽针
安全提示
连接器在负载下不得插拔。不遵守和使用不当会造成人身伤害。
连接器的开发是为了应用于工厂工程、控制和电气设备建设。用户有责任检查连接器是否也能用于其他领域的应用。
为防止意外打开连接器，当使用在有触碰危险的电压的电路中时，必须用合适的氰基丙烯酸酯粘合剂将外壳和连接器头之间的螺纹固定。这不适用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV电路中使用的连接器。
用于有触电危险电压的电路中的连接器，只能由受过电气工程培训的人员安装和使用，或在其监督下安装和使用，同时考虑到适用的规定和标准。
用户必须采取适当的安全防范措施，以确保连接器不能意外断开
相关产品
产品编号
09 0324 290 06/09 0328 290 07/09 0474 290 08/09 0332 290 12
