德雷特真空控制器KCG-001
技术参数
真空度设定范围
0-1000mba
真空度测定范围
0-1000mba
控制运行模式
单点控制、程序运行模式
控制程序
可存储5个程序
每个程序包含2步控制（设置真空度和定时时间）
设定方式
触摸屏设定
显示屏
5英寸TFT
传感器过载压力
1000mba
连接管接口直径
6㎜
与蒸汽接触的材料
聚四氟、PP、硅胶
蒸汽温度
5~40℃
外形尺寸W*D*H
180㎜*180㎜*180㎜
重量
4.1kg
输入电源
AC80~305 ,50/60Hz
工作环境
环境温度：-10～40℃；相对湿度：< 85%RH
污染等级
2级
最大输入功率
45W
最大输出功率
1000W
结构配置
名称
说明
触摸显示屏
设定参数，显示设定及运行信息
通讯接口
通讯及远程控制
负载接口
接负载，如旋转蒸发仪等
输入电源插座
整机电源输入，开关控制整机电源
通气口
连接大气
真空泵接口
连接水循环真空泵或隔膜泵
输出电源插座
为真空泵提供电源
3.操作说明
3.1开箱检查
名称
数量
主机
1台
电源线
1条
真空硅胶管
2米
说用说明书
1份
3.2 操作仪器
3.2.1 仪器准备
·将德雷特真空控制器KCG-001平稳放置在工作台上，特别注意应该把仪器放置在周围没有易燃易爆物体且通风良好的地方；
·检查铭牌上指定的工作电压与电网电压是否匹配；
·电源插座要求连接牢固且有良好的接地；
·将仪器和真空泵、负载的管路连接好；
·将真空泵的电源连接至仪器，并打开真空泵开关；
·连接好仪器电源线，打开电源开关。

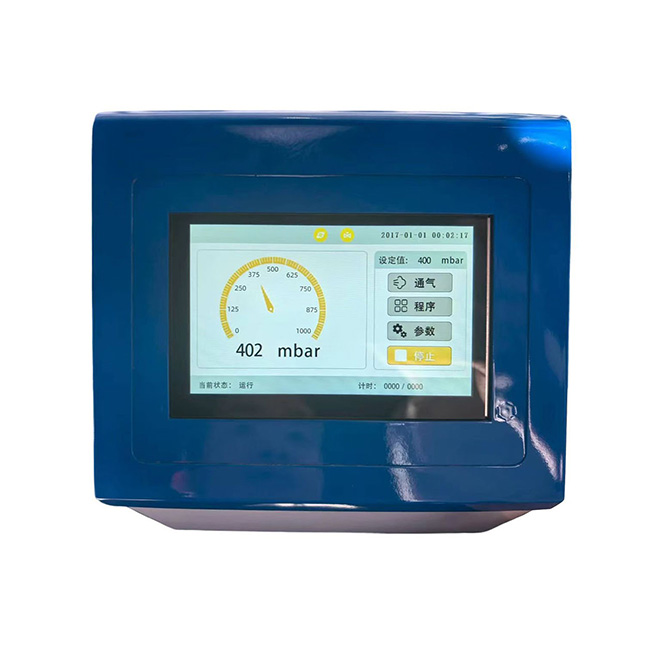

3.2.2开机界面介绍
按钮名称
功能介绍
通气
持续按压，通气阀打开，松开按键，通气阀关闭
程序
点击进入压力设定值和定时时间设置
参数
点击进入参数设置界面，需输入正确密码方可进入
运行
点击进入运行或停止状态
3.2.3操作及使用方法
·控制器上电直接进入主界面。
·压力控制 通气阀输出根据通气按键状态开启或关闭；在进入运行状态后，真空泵开启一直保持常开；在进入运行状态后，真空阀根据偏差值开启或关闭，具体判断如下：
当压力测量值 >= 设定值 + 偏差值，真空阀打开；
当压力测量值 <= 设定值 - 偏差值，真空阀关闭；
3.2.4参数设定
点击参数按键，输入密码“9”进入内部参数设定。
泵开启延时
真空泵满足开启条件后，延时该时间后再开启。
(0～60000) 500ms
泵关闭延时
真空泵满足关闭条件后，延时该时间后再关闭。
(0～60000) 500ms
阀开启延时
真空阀满足开启条件后，延时该时间后再开启。
(0～60000) 100ms
阀关闭延时
真空阀满足关闭条件后，延时该时间后再关闭。
(0～60000) 100ms
阀开启关闭
偏差
压力测量值 >= 设定值 + 偏差值，真空阀打开；
压力测量值 <= 设定值 - 偏差值，真空阀关闭；
(0～1000) 10mbar
压力报警延时
运行后，该时间内压力未到达设定范围有压力报警。
(0～600) 30分钟
偏差修正
修正后 = 修正前值 + 偏差值
(-1000～1000) 0 mbar
斜率修正
修正后 = 修正前值*（1000+斜率）/1000
(-1000～1000) 0
蜂鸣器提示
时间
定时结束后，蜂鸣器提示时间。
(0～9999) 60秒
当地气压
当地气压，设定范围及显示范围最大值。
(0～1000) 1000 mbar
通讯地址
485Modbus-RTU通讯从机站号
(1～32) 1
语言
中英文切换
(中文/英文) 中文
